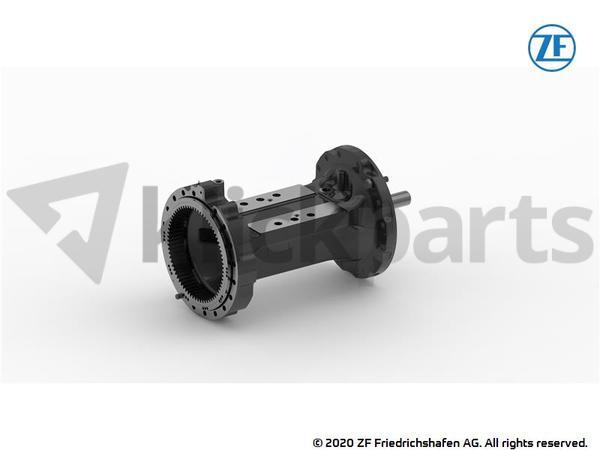

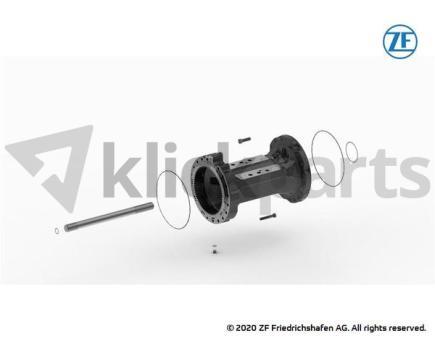

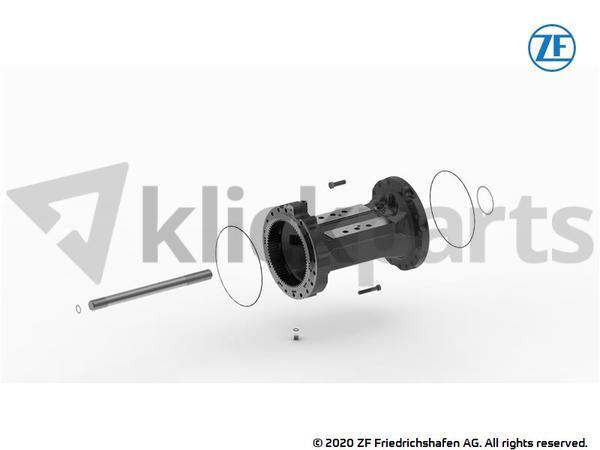

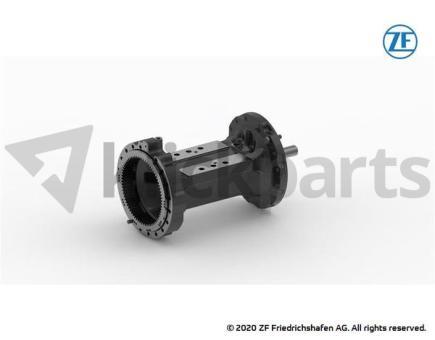

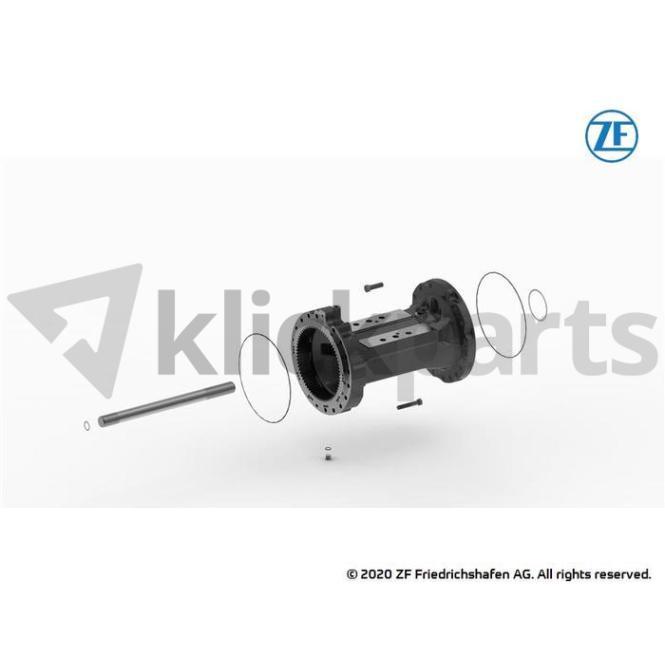

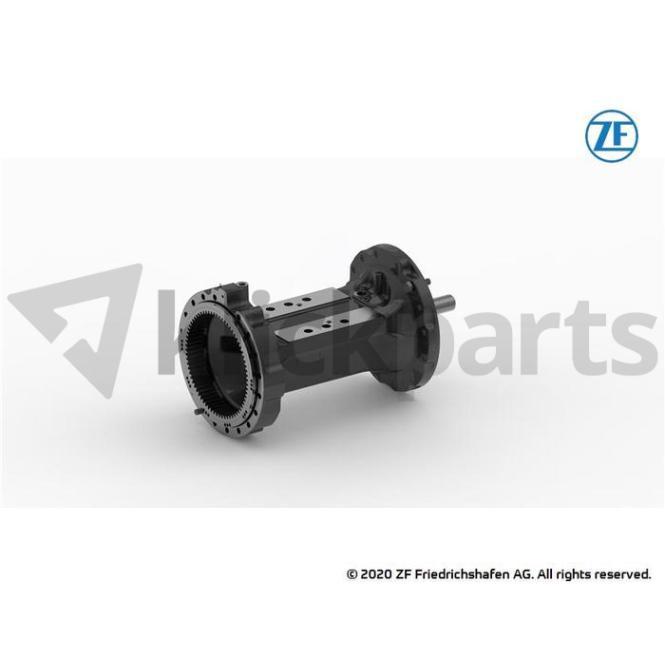

Baugruppen-Bausatz Achsbrücke
ZF-Ersatzteilnummer: 4474.155.026
Hinweis! Bei diesem Artikel handelt es sich um einen nicht montierten, nicht kommissionierten Bausatz, bestehend aus allen Einzelteilen dieser Baugruppe.
Der komplette Bausatz ist nur in sehr wenigen Fällen erforderlich.
Wir empfehlen, die tatsächlich benötigten Einzelteile aus der Auswahlliste für Einzelteilbestellungen (unter der nachfolgenden Stücklisten-Tabelle) in der benötigten Stückzahl auszuwählen und diese dann in den Warenkorb zu legen.

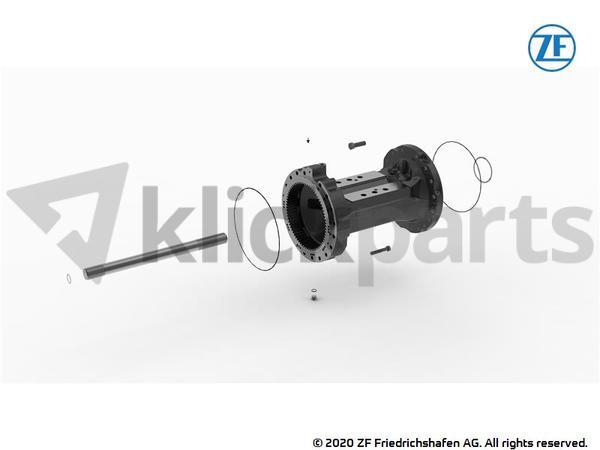

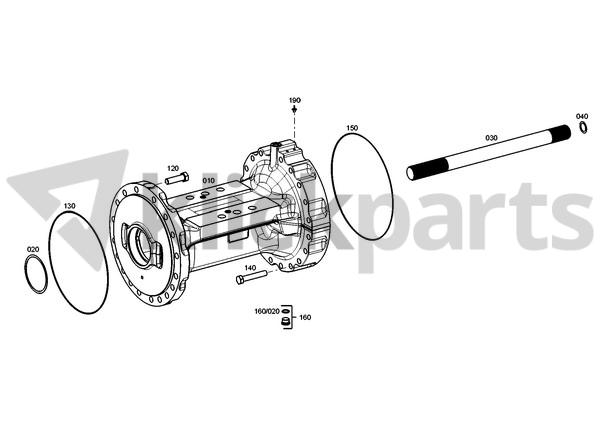

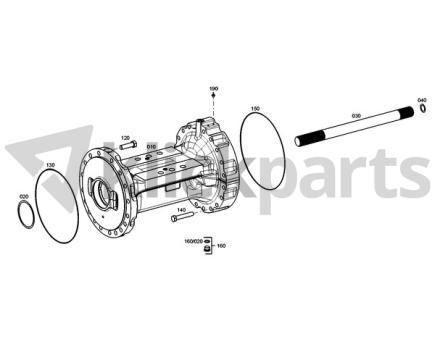

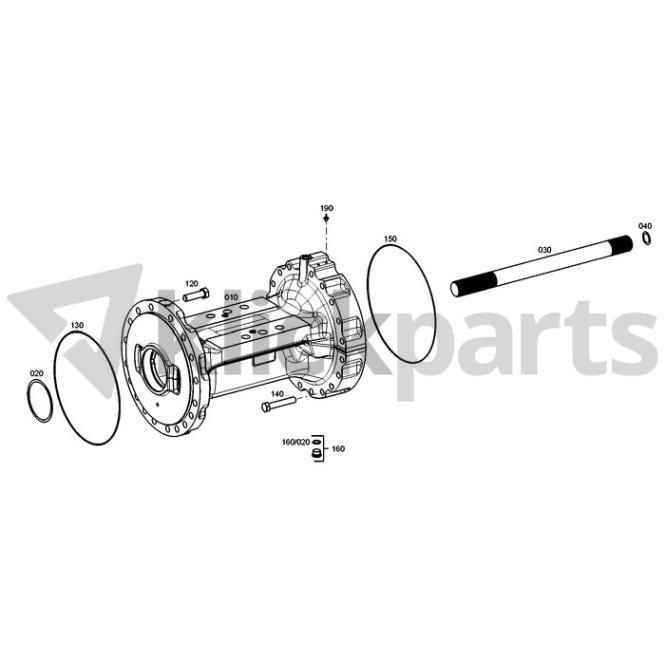

Stückliste:| Pos. | Bezeichnung | Hinweise und
Bemerkungen | Anzahl in
Baugruppe | ZF-Artikelnummer |
|---|

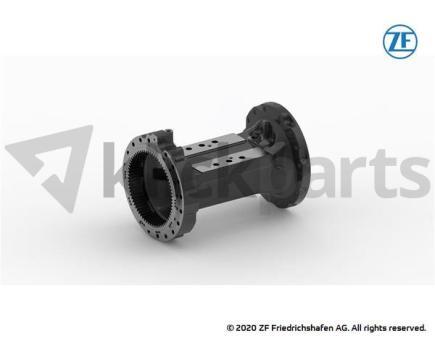

| 070 | Achsbrücke | Z=70 | 1 | 4474.253.027 |
| 020 | Scheiben-Baukasten | (verschiedene Stärken, verfügbar als Scheiben-Satz oder als kompletter Baukasten) | 1 | 0769.124.270 |

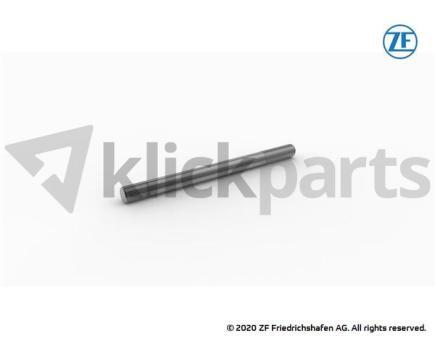

| 030 | Steckwelle | L=669,9 / W50x1,25 | 1 | 4474.353.136 |

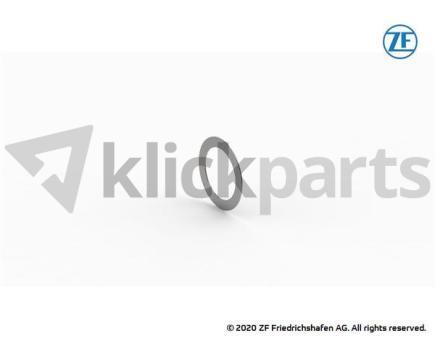

| 040 | Passscheibe | 32x45x1,2 | 1 | 0630.004.305 |
| 020 | Stützscheibe | 32x45x2,5 | 1 | 0630.100.023 |
| 120 | Schraube | M20x70 | 18 | 0636.011.400 |
| 130 | O-Ring | 342x3 | 1 | 0634.304.226 |

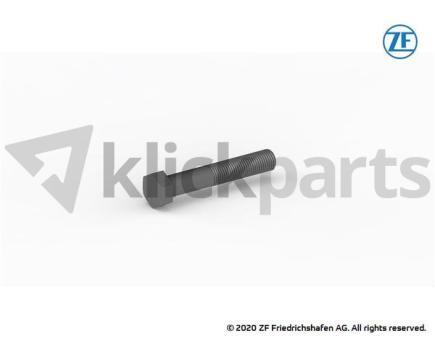

| 140 | Schraube | M18x1,5x105 | 19 | 0636.020.243 |
| 150 | O-Ring | 360x2,5 | 1 | 0634.304.669 |

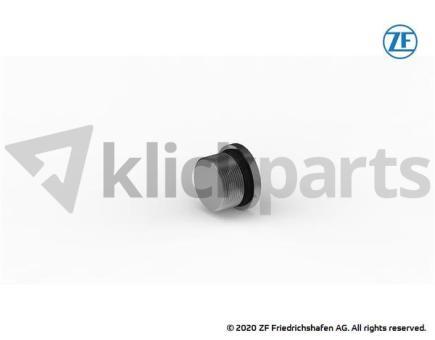

| 160 | Verschlussschraube | | 1 | 4475.280.099 |

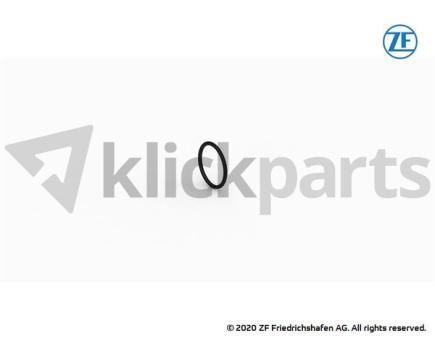

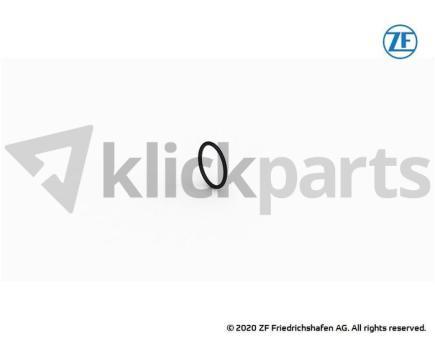

| 160/020 | O-Ring | 21x2 | 1 | 0634.303.266 |
