Gummiketten zählen zu den wichtigsten funktionalen Bauteilen moderner Baumaschinen und kommen vor allem bei Minibaggern, Kompaktladern, Delta-Ladern und Minidumpern zum Einsatz.
Im Gegensatz zu klassischen Radfahrwerken verteilen Gummiketten die Maschinenlast gleichmäßig auf eine größere Auflagefläche. Das senkt den Bodendruck und verbessert die Geländegängigkeit deutlich – besonders auf weichem, unbefestigtem oder empfindlichem Untergrund, weil ein Einsinken der Maschine verhindert und die Tragfähigkeit erhöht wird.
Neben der reinen Fortbewegung übernimmt die Gummikette mehrere zentrale Funktionen im Laufwerk:
Der Begriff Traktion beschreibt dabei die Fähigkeit, die verfügbare Motorleistung verlustarm in Bewegung umzusetzen. Eine hohe Traktion bedeutet, dass die Maschine auch unter schwierigen Bedingungen kontrolliert arbeitet, ohne an Haftung zu verlieren oder durchzudrehen.

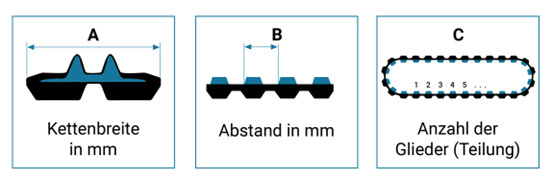

Die Auswahl der richtigen Gummikette für Minibagger, Kompaktladern, Delta-Ladern oder Minidumper erfolgt anhand technischer Kenngrößen, die die geometrische Struktur und die Kompatibilität zum Laufwerk bestimmen. Drei Parameter definieren gemeinsam die exakte Passform und sind entscheidend für die Funktionsfähigkeit des Gesamtsystems:[Abbildung: technische Kenngrößen Gummikette]
Es gibt Gummiketten die neben Ihrer Größenangabe auch mit einem Buchstaben wie B, K, N, T, W oder Y gekennzeichnet sind. Es ist jedoch egal wo dieser Buchstabe in der Bezeichnung hinterlegt ist, den 500x92Kx84 und 500x92x84K sind baugleiche Ketten.
Die Buchstaben Y, T und B stehen für gesonderte Gummiketten, die passen für die Hersteller Yanmar (Y), Takeuchi (T) und Bobcat (B) verwendet werden.
K, N und W beziehen sich auf die Führung der Kette. Wenn die Laufrollen außen laufen (außengeführt), werden sie mit einem K gekennzeichnet. Bei innengeführten Ketten gibt es die Buchstaben N und W. N leitet sich dabei vom englischen „narrow“ ab und steht für eine schmale Spur (ca. 40 mm). W dagegen steht für „wide“, also eine breite Spur (ab 50 mm).
Ein zentraler Unterschied zwischen Gummiketten liegt in der Pitch-Bauweise, die den Abstand der Laufprofile und das Eingriffsverhalten in den Antrieb bestimmt.

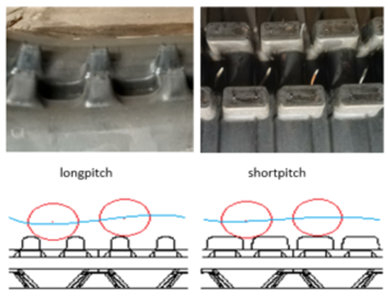

[Abbildung: Gummikette: Longpitch vs. Shortpitch]
Materialqualität und Konstruktion bestimmen Lebensdauer und Leistungsfähigkeit der Gummikette maßgeblich. Die folgende Übersicht fasst die wichtigsten Unterschiede zusammen:
Premium-Gummiketten behalten auch bei hohen Belastungen eine konstante Struktur. Möglich machen das endlos verpresste Stahlseile in der Karkasse – der tragenden Struktur, die die Form unter Last erhält. Die geringe Dehnung hält die Teilung konstant, sodass keine Anpassungsprobleme mit dem Antriebssystem entstehen.
Standard- oder Eco-Gummiketten verwenden umwickelte Stahlseile. Das ist günstiger, bietet aber weniger strukturelle Stabilität: Bei intensiver Nutzung dehnt sich die Kette stärker, verliert an Passgenauigkeit und verschleißt schneller. Bei minderwertigen Gummi-Metall-Verbindungen kommt es zudem schneller zu Rissen, Korrosion oder Ablösungen – vor allem auf abrasiven Böden und bei hoher mechanischer Belastung.
Die Gummikette ist Teil eines komplexen Laufwerksystems, dessen Komponenten zusammenarbeiten und Bewegungsdynamik sowie Belastungsverteilung bestimmen. Dazu gehören:
Die Gummikette besteht aus einer äußeren Gummischicht, in die Stahlseile und Metallkomponenten eingebettet sind. Die Stahlseile übernehmen die Zugübertragung und verhindern eine unkontrollierte Dehnung. Die Metallkomponenten stellen die Verbindung zum Antriebssystem her und übertragen die Kräfte in die Kette.
Im Betrieb bewegt sich die Kette kontinuierlich über Laufrollen und Kettenrad. Dabei entstehen Reibungskräfte und mechanische Belastungen, die mit der Zeit zu Verschleiß führen. Eine gleichmäßige Verteilung dieser Kräfte ist entscheidend für eine lange Lebensdauer.

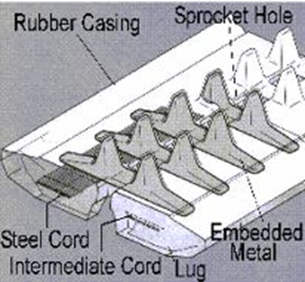

[Abbildung: Aufbau einer Gummikette]
Der Verschleiß von Gummiketten wird nicht durch einen einzelnen Einfluss bestimmt, sondern entsteht aus mehreren gleichzeitig wirkenden Faktoren.
Hohe Anforderungen an Drehmoment und Leistung belasten die Kette stärker. Besonders bei Schub- oder Zieharbeiten entstehen hohe Kräfte, die die Stahlkomponenten beanspruchen.
Abrasive Materialien wie Sand oder Kies erzeugen kontinuierlichen Abrieb der Gummioberfläche und können sich im Laufwerk festsetzen. Harte Untergründe wie Fels oder Beton führen zu punktuellen Belastungen, die Risse und Schnitte verursachen.
Arbeiten in Hanglagen oder auf unebenem Terrain belasten die Kette ungleichmäßig. Dabei entstehen seitliche Kräfte, die vor allem die Führungselemente beanspruchen.
[Abbildung: Gleichmäßige vs. ungleichmäßige Lastverteilung]
Das Fahrverhalten hat besonders großen Einfluss auf die Lebensdauer der Gummikette. Aggressive Fahrweisen, schnelle Richtungswechsel und vor allem Drehbewegungen auf der Stelle erzeugen extreme Belastungen. Dabei wirkt eine Kombination aus Zug-, Druck- und Scherkräften, die zu Materialermüdung führt.
[Abbildung: Einfluss der Fahrweiße]
Während der Nutzung entstehen je nach Belastung und Einsatzbedingungen unterschiedliche Schadensbilder:

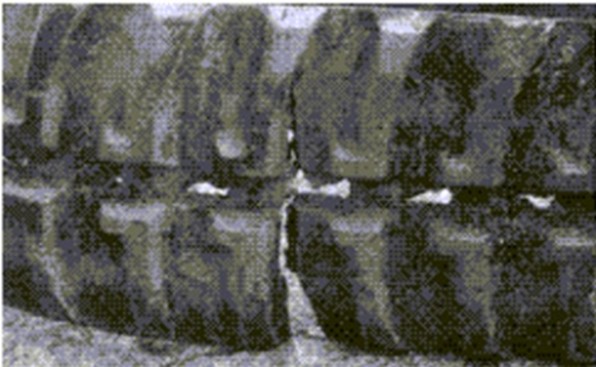

[Abbildung: Abrieb der Lauffläche vs. Verschleiß der Metallteile]
Mit gezielten Maßnahmen lässt sich die Lebensdauer von Gummiketten erheblich verlängern:
Ein besonderer Vorteil von klickparts liegt darin, dass nicht nur einzelne Gummiketten, sondern komplette Laufwerkslösungen angeboten werden. Da Gummiketten stets im Zusammenspiel mit Antriebskränzen, Leiträdern und Tragrollen funktionieren, ist eine ganzheitliche Betrachtung entscheidend für Lebensdauer und Leistungsfähigkeit des Systems.
Vor allem für Minibagger, Kompaktlader, Delta-Lader und Minidumper. Sie verteilen die Last auf eine größere Fläche und senken den Bodendruck.
Die Werte stehen für Breite, Teilung und Gliederanzahl. Der Buchstabe beschreibt die Bauart der Kettenführung im Fahrwerk.
Short Pitch greift in jeden Zahn des Kettenrades und läuft ruhiger und verschleißärmer. Long Pitch überspringt jeden zweiten Zahn, vibriert stärker, eignet sich aber besser für sandige oder schlammige Böden.
Bei intensiver Nutzung ja. Premium-Gummiketten sind in der Anschaffung teurer, halten durch geringe Dehnung und hochwertige Materialien aber länger und senken die Betriebskosten.
Durch regelmäßige Kontrolle der Kettenspannung, gründliche Reinigung des Laufwerks und eine schonende Fahrweise mit Drehbewegungen in mehreren Zügen.
Die Betriebsweise der Maschine. Aggressives Fahren und Drehen auf der Stelle erzeugen Zug-, Druck- und Scherkräfte, die das Material besonders stark ermüden.
